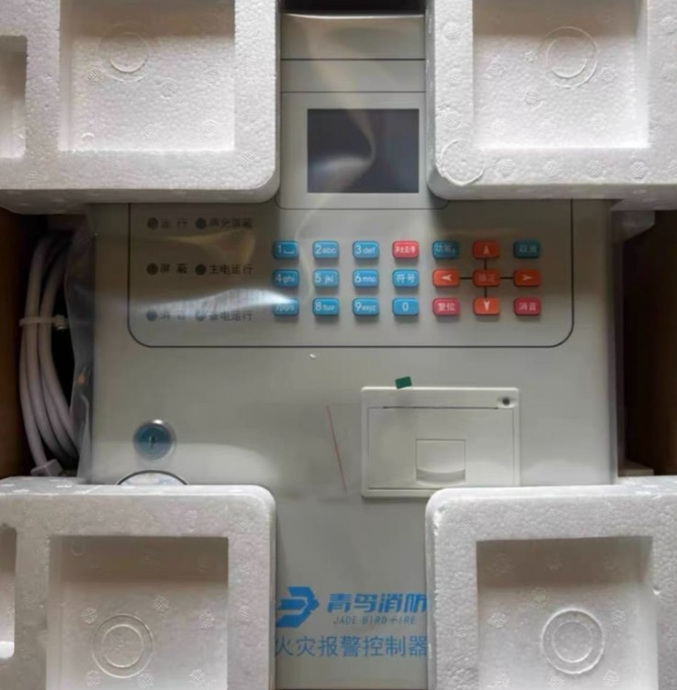

在現代建筑消防系統中，火災報警控制器承擔著火災探測、警報聯動、信號傳輸與本地/遠程監控的核心功能。青鳥51S01型火災報警控制器作為一款常用于小型至中型工程的控制主機，憑借其模塊化設計、通信穩定性與擴展性，廣泛應用于商業樓宇、工業廠房與公共設施。本文將以專業的角度，系統介紹青鳥51S01火災報警控制器在工程現場中如何實現“單點啟動”現場設備的原理、流程、硬件與軟件配置、注意事項以及常見問題與解決策略，旨在為設計人員、調試工程師及運維人員提供完整的參考指南。

一、概念澄清：何為“單點啟動”
“單點啟動”在消防聯動與控制語境中通常指：通過控制器的單一控制點（可為某一路輸入、某個探測器動作或人工觸發命令），使得某一現場設備或某一類設備單獨啟動并運行，而不觸發系統內其他不相關設備的聯動。單點啟動常見用途包括：單獨啟動某一路聲光報警器、單獨啟控某個風機排煙口、單獨控制某個防火門或排煙閥用于測試與維護、以及對某一路消防設備進行局部功能檢測等。

二、青鳥51S01系統架構與單點控制的可行性

1. 主機與擴展模塊結構
   青鳥51S01通常由主控制器主板、輸入/輸出（I/O）模塊、聲光報警輸出模塊、繼電器輸出模塊、通信模塊及電源模塊等組成。主機通過總線與分布式模塊通訊，模塊通?？舍槍^(qū)域或回路進行劃分。

2. 輸入與輸出通道
   主機對各一路探測回路或輸入回路進行監測，并在邏輯配置或編程條件滿足時驅動繼電器輸出或開關量輸出去控制現場設備。輸出可為常開/常閉、脈沖或保持的繼電器觸點，亦可是帶電源的驅動回路（如直接為聲光報警器供電或驅動聲光控制器）。

3. 邏輯編程與聯動策略
   青鳥51S01一般具備聯動表或邏輯設置功能，可對輸入事件（如某一路探測器報警、故障、復位、人工觸發）和輸出動作進行映射。單點啟動的實現關鍵在于：在不干擾其它聯動聯動策略的前提下，為目標設備配置專門的觸發條件或人工觸發通道。

三、單點啟動的常見實現方式

通過繼電器輸出單獨驅動

• 原理：為目標現場設備分配一個獨立的繼電器輸出（或繼電器輸出的某一常開/常閉觸點），將該觸點接入現場設備的啟動線圈或控制回路。通過主機內部邏輯，將該繼電器輸出與特定輸入事件或人工控制面板按鈕關聯，或設置為手動控制。

• 適用場景：風機、電動防火門、電動閥、獨立聲光器等需要隔離控制的設備。

• 優點：電氣隔離好，適用于高功率設備；便于維護與故障定位。

通過聲光輸出回路的分區單獨驅動

• 原理：若聲光報警器按回路或分區接線，可將目標聲光器所在的回路設為單獨回路或通過分線器切出獨立控制回路，從而在主機上單獨觸發該回路。

• 適用場景：局部測試或局部警報演示。

• 注意：切分回路前需評估聲光器供電與總線設計，避免破壞系統耐阻或監測功能。

通過特殊鍵（人工觸發）或維護模式

• 原理：主機通常配有控制面板或遠程控制端，提供人工觸發、測試或維護模式。將單點設備的動作與某個人工觸發鍵或維護命令綁定，即可在不產生真實火情聯動的前提下，單獨啟動設備。

• 優點：便于現場調試與定期檢測；能與布防/撤防狀態聯動，避免誤觸發。

• 注意：人工觸發應有權限與日志記錄功能，確保安全與可追溯。

通過編程邏輯（聯動表/腳本）實現條件觸發

• 原理：在主機的軟件中編寫邏輯規則，例如“當輸入A被置位且系統處于測試模式時，輸出X動作”。通過條件判斷與互鎖，可實現更復雜的單點啟動需求。

• 優點：靈活、可擴展；支持多條件保護（如時間窗、系統狀態、權限）。

• 缺點：需要熟悉主機配置工具或編程語言，且配置錯誤可能影響系統聯動。

四、具體操作步驟（以工程調試為主）
以下步驟以確保安全、合規并能準確完成單點啟動為目標。實際操作前應參考設備說明書與工程設計聯動圖，并按當?shù)叵酪?guī)范執行。

準備工作

• 查閱青鳥51S01的安裝與操作手冊，確認繼電器輸出編號、輸出類型（常開/常閉）、額定電流與電壓。

• 獲取現場聯動接線圖、設備接線圖及電源布置，明確目標設備的控制回路接點。

• 確認系統當前狀態（聯動、待命、故障等）；如需進入維護/測試模式，應向管理者申請并在現場張貼警示標識，通知相關人員。

硬件接線

• 若目標設備尚未接至獨立輸出，安排電氣人員將目標設備的控制線接至主機指定的繼電器輸出觸點；若設備為高功率電機，通常由主機輸出驅動中間接觸器/接觸器線圈而非直接供電。

• 檢查接線穩固，確認回路保護（熔斷器、斷路器）符合要求。

軟件/邏輯配置

• 在主機人機界面（或工程配置軟件）中為該繼電器輸出創建或修改聯動規則，設置觸發條件為“人工觸發”或指定的輸入事件，設置執行動作為“激活繼電器”或“保持/脈沖”并設定動作持續時間與自動恢復策略。

• 若需要操作權限控制，設置密碼或權限級別，啟用操作日志記錄。

測試與驗證

• 先在安全模式下進行空載/信號檢測測試：通過面板的手動繼電器操作按鈕或通過工程軟件發送單點啟動命令，觀測主機輸出繼電器是否動作（并在面板顯示、指示燈或日志中記錄）。

• 接通目標設備電源（或觸發中間接觸器），確認設備是否按預期運行。對高風險設備（如排煙風機），在無人員風險情況下進行測試，并觀察設備啟動電流、運行聲音及控制回路響應。

• 完成測試后，將主機返回正常模式（若進入過測試/維護模式），恢復系統全功能監控。記錄測試結果并生成測試報告。

五、安全、合規與運維注意事項

1. 權限與審批
   單點啟動尤其是通過人工或特殊維護模式操作時，應有書面審批流程與操作記錄，以防誤操作導致誤報或延遲處置。

2. 與消防聯動的互鎖關系
   切勿隨意修改已在設計文件中定義的消防聯動邏輯，尤其是那些對人員疏散或滅火設備有關的聯動。若需臨時變更，必須在測試完成后及時恢復。

3. 電氣保護與設備兼容性
   主機輸出繼電器的容量通常有限。對高功率負載（如風機電機），主機應驅動接觸器或中間繼電器，確保電機起動時的浪涌電流不會損壞主機輸出或觸發主機故障保護。

4. 日志、監測與恢復
   每次單點啟動應自動記錄在主機事件日志中，并且建議在樓宇管理系統（BMS）或消防監控中心同步標注，以便后續追溯。完成測試后應確認系統自動恢復或人工復位動作成功。

5. 定期演練與維護
   將單點啟動納入定期維護與演練計劃，有助于驗證設備可靠性并訓練運維人員正確操作流程。

六、常見問題與排查建議

單點啟動后設備不動作

• 檢查繼電器輸出是否閉合（使用萬用表或面板指示燈確認）。

• 檢查中間接觸器線圈是否通電或損壞。

• 確認輸出配置（常開/常閉）與現場接線對應正確。

單點啟動觸發了其他聯動

• 檢查聯動表中是否存在共享輸出或錯誤的邏輯映射。

• 檢查輸入端的接線短路或干擾導致多輸入誤觸發。

• 是否存在分區劃分錯誤或聲光回路被并聯導致聯動溢出。

主機報故障或輸出受限

• 檢查主機輸出負載是否超標、是否短路或接地故障。

• 檢查主機軟件是否處于防誤操作保護（如撤防、布防狀態）或測試鎖定狀態。

人工觸發無權限或無法記錄

• 檢查操作權限設置、面板登錄狀態及時間同步。

• 檢查事件日志記錄功能是否正常、存儲空間是否已滿。
