青鳥J-D-2KVA-01消防應急燈具專用應急電源接線安裝技術

一.概述

J-D-2KVA-01和J-D-5KVA-01應急照明集中電源具有1路AC220V/DC216V電源輸出 ，可以配接J-FP-0.25KVA-01、J-FP-0.25KVA-02、J-FP-0.5KVA-01 和 J-FP-0.5KVA-02 應急照明分配電裝置，為系統內燈具提供功率總線。

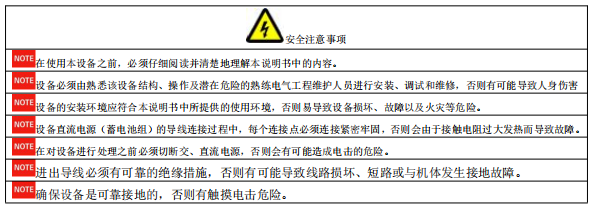

二.EPS安全須知

1. 在安裝使用本產品時，請詳細閱讀本說明書。

2. 本說明說須要妥善保管，便于使用者對此設備的理解和維護。

3. 設備裝有大容量電池，在關閉市電的情況下，設備中還是存在危險的高壓。

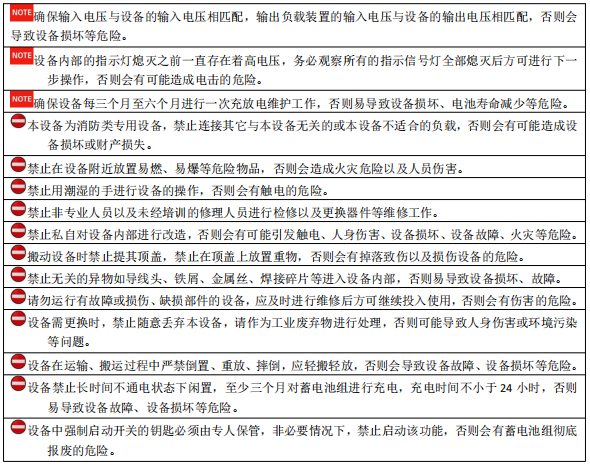

4. 安全操作的注意事項，可分類為“高壓危險”和“警告”。

5. 本說明書應在使用時供參考，在報警或重要工作狀態時做指導。 圖形符號定義

另注：

上述所示圖形符號中，即使注意中所注事項，根據不同的情況也可能造成嚴重后果，請務必嚴格遵守。

充電器設備以及外接配電設備都連接到對人有危險的電壓，在使用過程中，箱體以及外露部分都可能出現等于或大于電源電壓，要特別小心被電擊。

當檢查或使用該設備時，要站在絕緣墊上并用一支手操作，工作時要有別人在場以防意外，在檢查和維修過程之前需切斷電源，設備要可靠接地。

三.安全操作注意事項

四.產品介紹

4.1 型號說明

4.2 輸出負載類型

本設備為消防應急燈具集中供電的專用應急電源，EPS 設備有主電時輸出交流，應急時輸出直流。本公司生產的 EPS 屬于專用設備，因此輸出負載類型只能為本公司生產的消防應急標志燈和消防應急照明燈，即交流或直流供電不影響負載設備。

五.EPS 工作原理

5.1 EPS 基本工作原理

本設備屬于后備式工作原理，持續型輸出。當市電處于正常狀態下，設備通過接觸器控制旁路輸出直接供給負載，當市電發生異常時（市電電壓在 132V～187V 之間）由設備自動或接受指令快速轉入應急狀態，將蓄電池組的直流電壓直接輸出。

注意：EPS 正常工作時要把“電源輸入”空開、“電池輸入”空開、“EPS 輸出”空開全部閉合，避免EPS 不能正常工作。

5.2 系統控制原理

EPS 采用高速數字處理技術，能夠?qū)崟r控制系統狀態。本設備具有安全可靠，數字化、智能化，高速高效率的特點。能夠為用戶提供穩定輸出?？刂圃硎疽鈭D如下：

六.主要技術指標

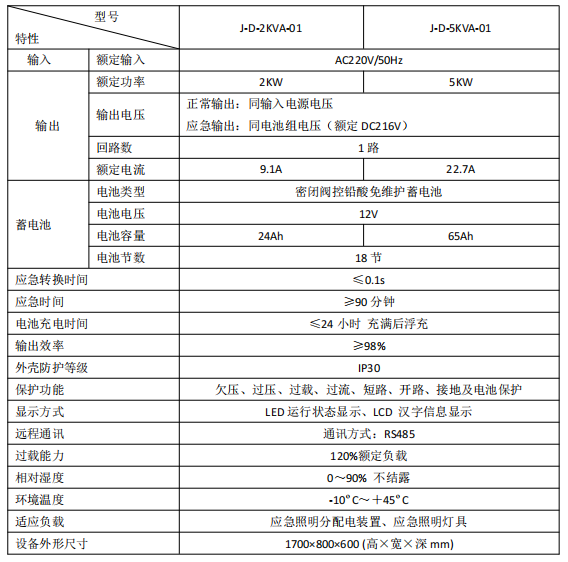

6.1 產品參數

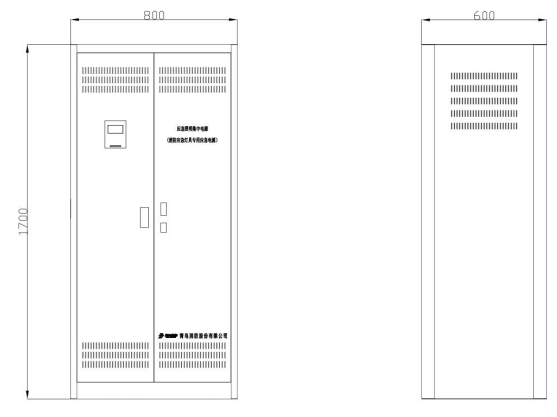

6.2 結構特征

七.機器安裝

7.1 安裝前檢查

開箱后取出應急照明集中電源，請檢查以下幾項，如果有損壞或異常情況，請立即致電經銷商。

(1) 檢查設備的銘牌并確認是您所訂購的產品。

(2) 檢查設備液晶屏是否完好、無破損。

(3) 確認包裝箱中有鑰匙、說明書等隨機件。

(4) 確認 EPS 運輸過程中無任何損壞（柜體變形、導線磨破、線端脫落、接頭或螺絲松動等）。

7.2 安裝環境及要求

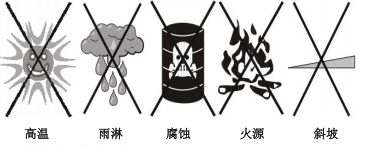

(1) 禁止將應急照明集中電源安裝在下列任何環境中。

(2) 請安裝在遠離金屬粉末、塵埃、油、水的地方。

(3) 請安裝在遠離電磁輻射源的地方。

(4) 創造一個良好的散熱系統,以下是可行的方法：

A.自然通風系統：只適用于低熱量及廣大空間。

B.人為通風系統：當機殼溫度(TA)高過外圍溫度（TE）時就需安裝空調.當兩者溫度接近，抽風系統的容

量就要相對地增大。

(5) 請安裝在沒有振動的場所；

(6) 環境溫度： -10oC～＋45oC；

(7) 相對濕度： 90%以下不結露；

(8) 使用場所： 室內；

7.3 搬運注意事項

(1) 設備在搬運過程中嚴禁倒置；

(2) 設備在搬運過程中要輕搬輕放，嚴禁重放摔倒；

(3) 設備在搬運過程中嚴禁與其他硬物磕碰，以免損壞設備。

(4) 設備在搬運過程中禁止硬物定在前門面板上，防止液晶屏損壞。

7.4 安裝空間要求

(1) 設備上部與墻或任何物件距離最少應有 60cm 的空間。

(2) 設備正面要求最少要求 60cm 的空間，設備的前面必需有充足的檢修空間。

(3) 設備側面為散熱孔， 請保留至少 20cm 的空間。

(4) 設備的頂部不可放置任何物件。

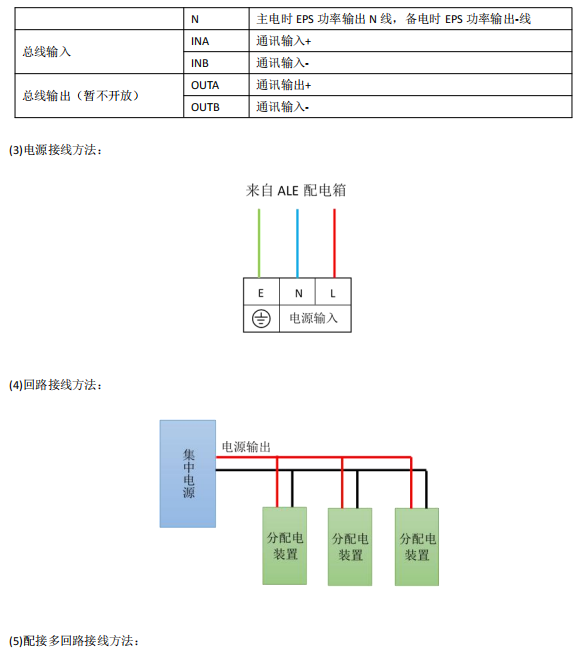

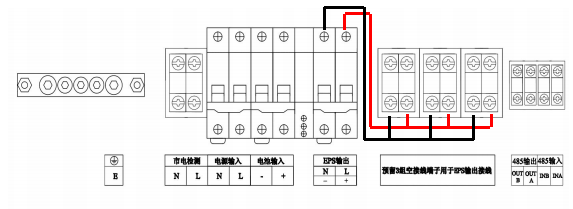

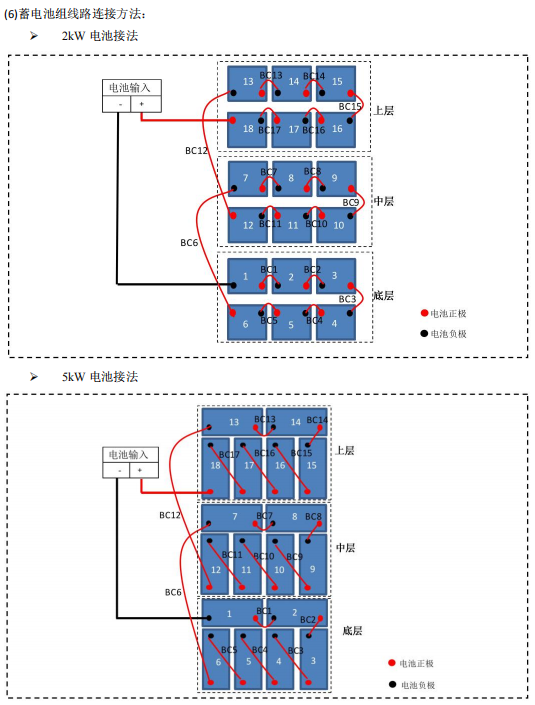

7.5 EPS 設備接線

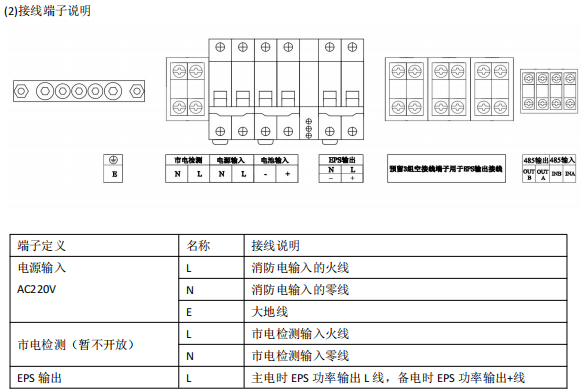

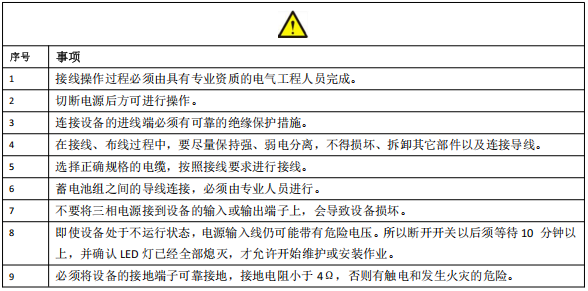

(1)接線前注意事項
